漢德四合一壓縮機HDG-VPM22

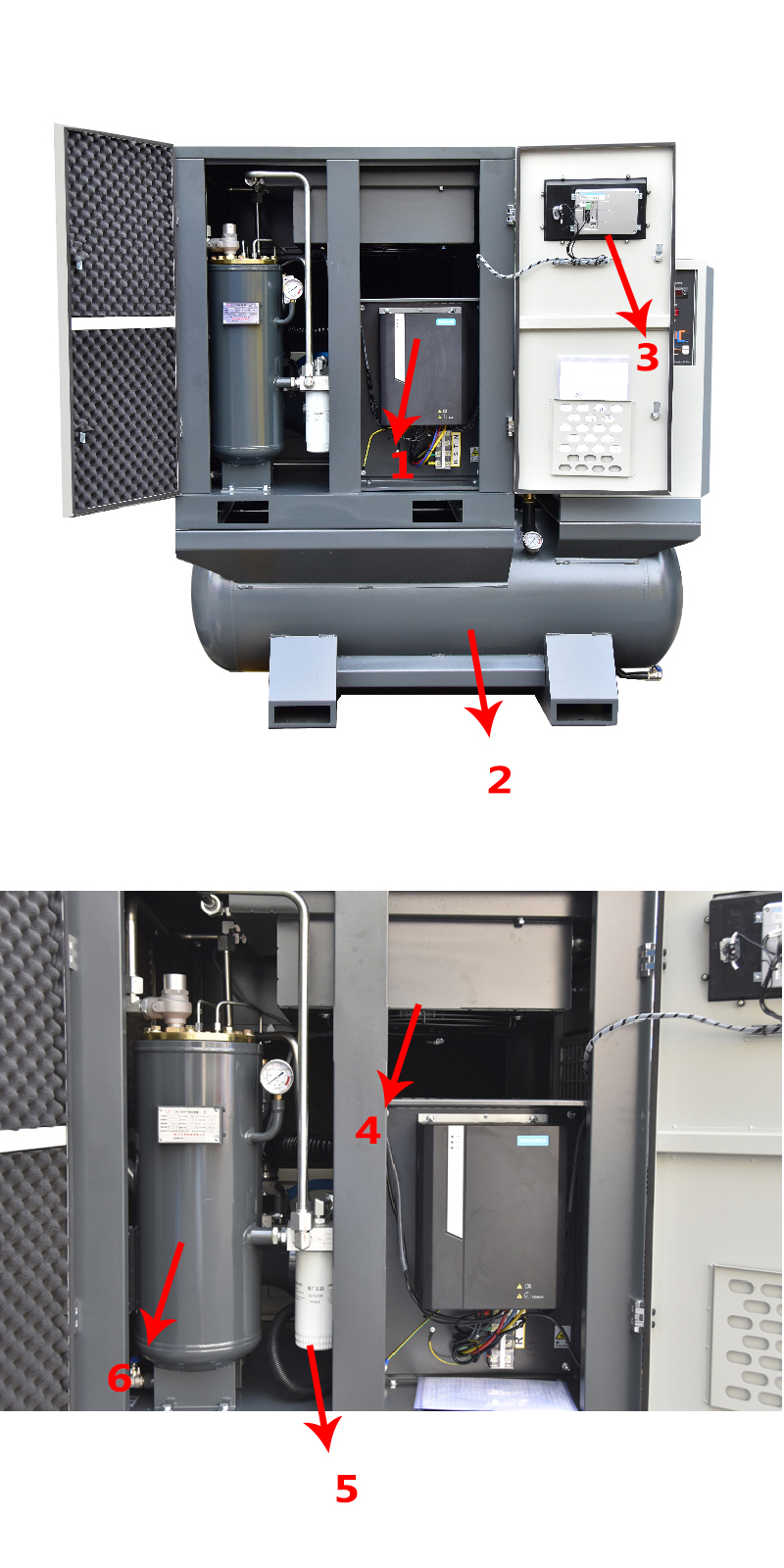

1.高等級變頻器
? 匯川品牌實力保證。
2.儲氣罐
? 大容量儲氣罐，節能高效。
3.智能型電腦控制系統
? 操作簡單，可實現中/英文、繁體切換，空濾/油濾/油細分離器/潤滑油，使用時間智能監控及管理，更有遠程監控功能，供用戶選擇。
4.冷卻器風扇
? 采用高效翹片式大面積換熱冷卻器，換熱量盈余30%，冷卻效果更佳，可在環境溫度45℃下正常工作。
5.空氣過濾器
? 進行過濾時不用改變空氣流動方向，直接穿過過濾媒介，減少壓力損失，比傳統空濾更節能，過濾面積大，精密度更高，壽命更長。
6.高效油氣分離器
? 特殊的簡體設計，聚集式分離芯以及回油裝置的組成，使用壽命6000小時，油過濾器，低壓設降設計，使用壽命高達4000小時，高過濾精度有效保護軸承和螺桿機轉子。
產品參數
| 型號Model No. | HDG-VPM15 | HDG-VPM22 | ||
| 額定排氣壓力Rated Discharge Pressure????? | Mpa | 1.55 | 1.55 | |
| 額定排氣量Rated Discharge Capacity? | m3/min | 1.2 | 2.2 | |
| 后部冷卻器出口溫度Exit Temperature of Rear Cooler | ℃ | 環境溫度ambient ? temperature+15 | 環境溫度ambient ? temperature+15 | |
| 輸氣口連接尺寸Air Inlet/Outlet | G3/4 | G3/4 | ||
| 冷卻方式Motor Cooling Type | 風冷/air cooled | 風冷/air cooled | ||
| 驅動方式Driving Mode | 一體/integrated | 一體/integrated | ||
| 儲氣罐容積Air Tank Volume | L | 400 | 400 | |
|
吸氣狀態 ? ? Suction Gas Type |
溫度Temperature????? | ?℃ | ≤40 | ≤40 |
| 壓力Pressure???? | kg/cm2(A) | 1.033 | 1.033 | |
| 相對濕度Relative Humidity??? | ?% | 60 | 60 | |
|
主電機 ? ? Main Motor |
功率Power??????? | ?HP/kW | 20/15 | 30/22 |
| 轉速Speed???????? | rpm | 4900（326Hz） | 3400（226Hz） | |
| 啟動方式Starting Mode | 變頻/Variable ? Frequency | 變頻/Variable ? Frequency | ||
| 電壓/頻率范圍Voltage ? /Frequency | V/Hz | 380V/130-326Hz | 380V/90-226Hz | |
| 防護等級/Protect Level | IP54 | IP54 | ||
| 絕緣等級Insulation Class | F | F | ||
|
風機 ? ? Fan Motor |
功率Power??????? | KW | 0.15 | 0.46 |
| 轉速Speed （50Hz)??????? | rpm | 1350 | 1300 | |
| 電壓/頻率范圍Voltage ? /Frequency | V/Hz | 380V/50HZ | 380V/50HZ | |
|
冷干機 ? ? Air Dryer |
型號Model No. | TR02-HD | TR02-HD | |
| 功率Power?? | KW | 0.52 | 0.52 | |
| 額定處理氣量Rated Holding Air Capacity | m3/min | 2.4 | 2.4 | |
| 電壓/頻率范圍Voltage ? /Frequency | V/Hz | 220V/50Hz | 220V/50Hz | |
| 進氣溫度The Inlet Gas Temperature≤ | ℃ | 65℃ | 65℃ | |
|
運行參數 ? ? Run Parameters |
卸載壓力Unloading ? Pressure | Mpa | 1.55 | 1.55 |
| 恢復加載壓力Recovery Loading Pressure | Mpa | 1.4 | 1.4 | |
| 安全閥開啟壓力Starting Pressure of Safety Valve | Mpa | 1.76 | 1.76 | |
| 停機保護溫度Stop Protection Temperature | ℃ | 110 | 110 | |
| 外形尺寸Product Size（L*W*H) | mm | 1730X780X1640 | 1730X850X1840 | |
| 機組重量Product Weight | kg | 400 | 450 | |
